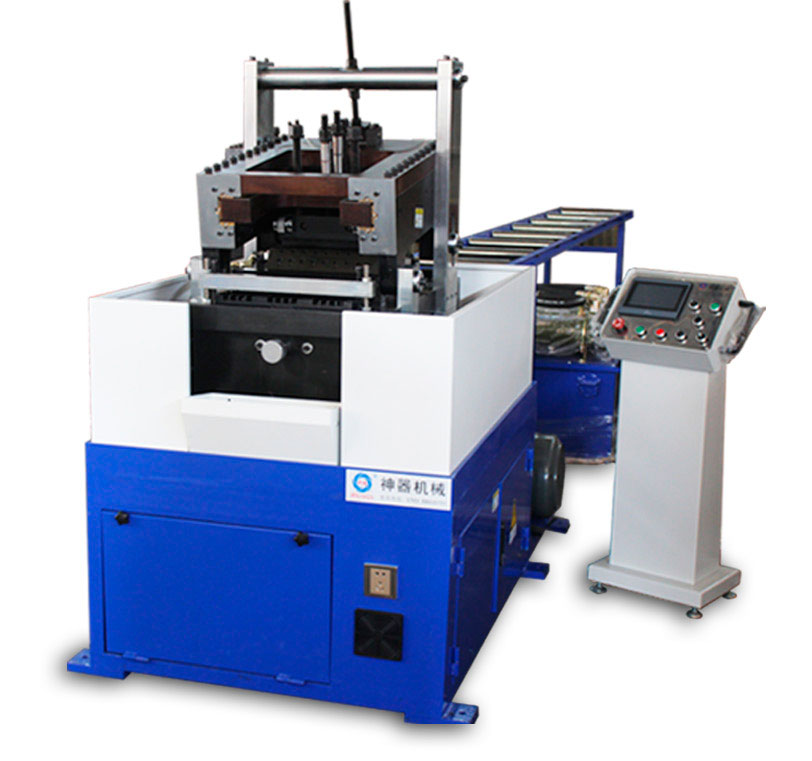

CNC數控鏟齒機是加工復雜刀具（如拉刀、成型銑刀）的關鍵設備，其參數與性能指標直接決定加工精度、效率和適用范圍。以下為關鍵解讀：

1.加工精度

-定位精度（±0.003~0.005mm）：影響刀具齒形輪廓的幾何精度。

-重復定位精度（±0.002mm）：確保多齒加工的一致性，減少累積誤差。

-主軸徑向跳動（≤0.003mm）：直接關聯齒面光潔度與刃口鋒利度。

2.運動性能

-主軸轉速（1000~6000rpm）：高轉速支持精密修形與切削（如硬質合金刀具）。

-進給速度（0.01~10m/min）：聯動軸（X/Y/Z/A/C）的平滑性影響復雜曲面加工質量。

-聯動軸數（5軸）：支持空間曲面鏟背與變螺距加工（如螺旋拉刀）。

3.剛性與動力

-主軸功率（15~40kW）：應對高硬度材料（如高速鋼、陶瓷）的切削需求。

-扭矩（200~500N·m）：保障大直徑刀具加工穩定性。

-床身結構（鑄鐵/礦物鑄件）：高阻尼特性抑制振動，提升表面質量。

4.自動化與智能化

-數控系統（如Siemens840D）：支持插補算法與誤差補償。

-在線檢測（對刀儀/測頭）：實現刀具磨損實時補償（精度±0.001mm）。

-CAM軟件兼容性：無縫對接ArtCAM、Hypermill等，優化鏟齒路徑規劃。

5.關鍵選型參數

-工件直徑（Φ300~800mm）：決定加工范圍。

-鏟削行程（100~300mm）：影響齒深能力。

-刀架類型（回轉/電動）：多角度裝夾適應復合輪廓加工。

性能指標解析

-效率：通過高速主軸與快移速度（30m/min）縮短空行程。

-穩定性：熱對稱設計、液體冷卻主軸控制熱變形（溫升≤1℃/h）。

-柔性：模塊化設計支持砂輪/銑刀復合加工，適應多品種小批量生產。

選型需綜合考量精度剛性、多軸聯動能力及智能化水平，以滿足高精度刀具的復雜幾何要求與批量生產可靠性。
